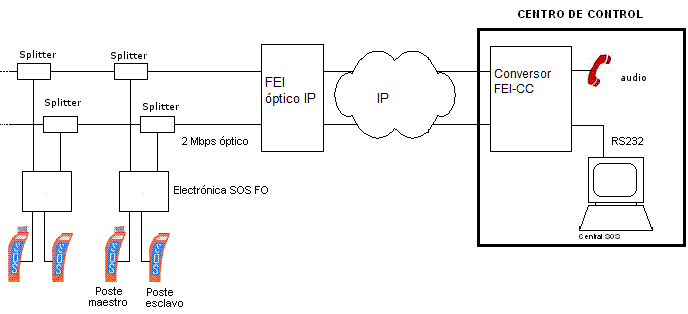

Esta configuración se emplea para los casos en que exista un software de centro de control que no tenga implementado el protocolo con el FEI óptico IP. El conversor que se incluye en el centro de control proporciona la conexión RS232 y audio de un FEI convencional.
Soluciones SOS para fibra óptica
Electrónica de poste de auxilio por fibra óptica
Controla un poste maestro y un poste esclavo. Funcionalidades: llamada de usuario y de servicio, comprobación del estado del poste bajo demanda, generación automática de alarmas y función de bajo consumo. Consumos : 2,5 mA en reposo y 180 mA en fonía. El margen de temperaturas es de –25 a 70º C.

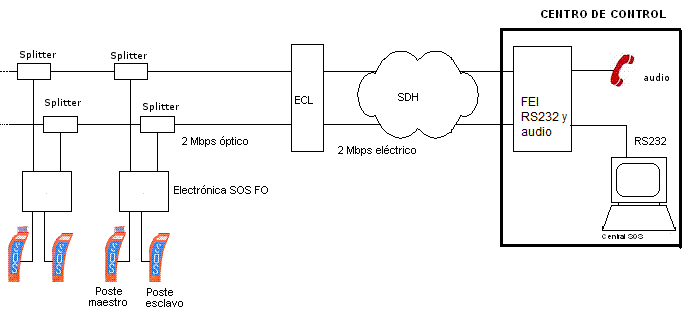

Equipo cabecera de línea (ECL)
Este equipo adapta las interfases óptica-eléctrica y además realiza la calibración automática de la potencia óptica transmitida por los postes. El ECL consiste en un tarjeta montada sobre un bastidor con fuente de alimentación de 220 Vac incorporada. El equipo cabecera de línea dispone de dos puertos de conexión externa:
• El puerto de 2Mbits a conectar con el equipo front-end:
señal eléctrica digital, modo de trabajo full-duplex con una velocidad
binaria de 2048 kBits/s., formato de la trama ITU-T rec.G704.
Conector 2xBNC, par coaxial.
• El puerto a conectar con la línea óptica de los postes: par óptico monomodo
en modo full-duplex con una velocidad binaria nominal de 4096
Kbits/s. Conector 2xFC/SPC. La estructura de la trama sigue la
recomendación ITU-T Rec. G.704.
FEI RS232 y audio
El FEI RS232 y audio consiste en un tarjeta montada sobre un bastidor con fuente de
alimentación de 220 Vac incorporada. Dispone de los siguientes puertos de
conexión externa:
• Puerto de conexión con el equipo cabecera de línea: señal eléctrica
digital, modo de trabajo full-duplex con una velocidad binaria de
2048 kBits/s., formato de la trama ITU-T rec.G704. Conector 2xBNC,
par coaxial.
• Conexión con el sistema de gestión: puerto RS232.
• Conexión a microteléfono a 4 hilos para el audio con los postes.

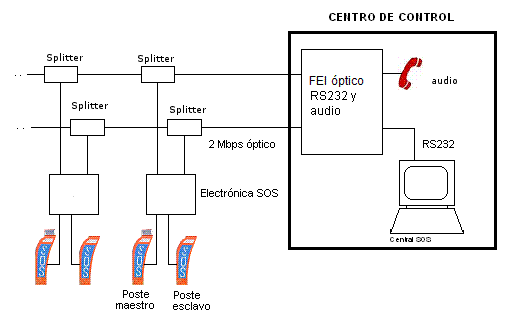

FEI óptico RS232 y audio
El FEI óptico RS232 y audio consiste en un tarjeta montada sobre un bastidor con fuente de
alimentación de 220 Vac incorporada. Dispone de los siguientes puertos de
conexión externa:
• El puerto a conectar con la línea óptica de los postes: par óptico monomodo
en modo full-duplex con una velocidad binaria nominal de 4096
Kbits/s. Conector 2xFC/SPC. La estructura de la trama sigue la
recomendación ITU-T Rec. G.704.
• Conexión con el sistema de gestión: puerto RS232.
• Conexión a microteléfono a 4 hilos para el audio con los postes.

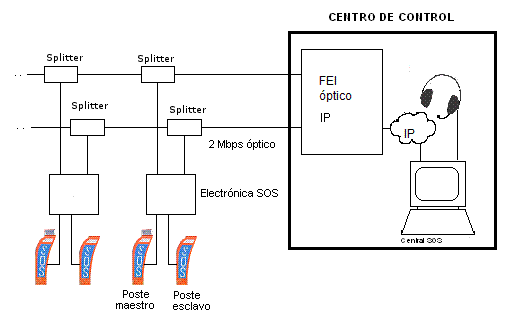

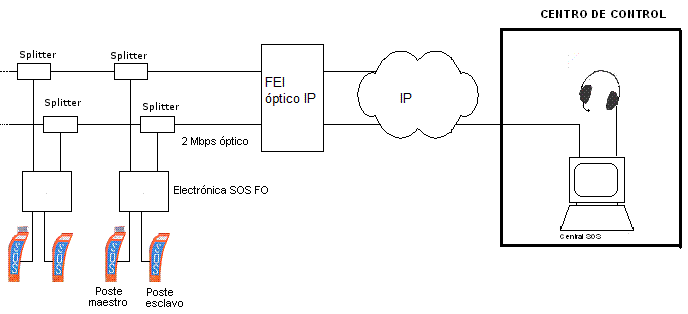

FEI óptico IP
El FEI óptico RS232 y audio consiste en un tarjeta montada sobre un bastidor con fuente de
alimentación de 220 Vac incorporada. Dispone de los siguientes puertos de
conexión externa:
• Un puerto ethernet 10 base-T con conector RJ-45.
• Un puerto serie para configuración y mantenimiento.
• Un puerto óptico a conectar con la línea óptica de los postes: par óptico monomodo en modo full-duplex con una velocidad binaria nominal de 4096 Kbits/s.
Conector 2xFC/SPC. La estructura de la trama sigue la recomendación
ITU-T Rec. G.704.
Conversor FEI óptico IP - RS232 y audio
Proporciona las conexiones de audio y RS232 del FEI convencional actuando en el centro de control como conversor del FEI óptico IP. Dispone de los siguientes puertos de
conexión externa:
• Un puerto ethernet 10 base-T con conector RJ-45.
• Un puerto serie para configuración y mantenimiento.
• Conexión con el sistema de gestión: puerto RS232.
• Conexión a microteléfono a 4 hilos para el audio con los postes.

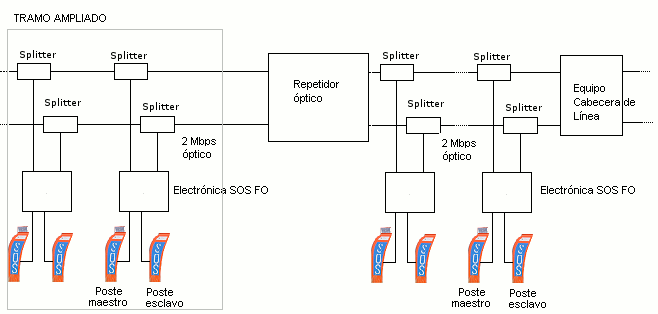

Repetidor óptico
El repetidor óptico permite ampliar el número de postes conectados a una cabecera al regenerar la señal óptica.
El repetidor óptico para sistema de postes SOS proporciona las siguientes
funcionalidades:
• Regenera la señal óptica entre postes y cabecera de línea.
• Controla la red de acceso múltiple de los postes del tramo ampliado,
gestionando las peticiones de acceso de los postes que realicen
segundas llamadas.
• Realiza la calibración de los postes del tramo ampliado.
• Calibra su potencia óptica transmitida hacia el lado de la cabecera de
acuerdo con los ajustes ordenados por la cabecera de línea.
El repetidor óptico consiste en un tarjeta montada sobre un bastidor con fuente
de alimentación de 220 Vac incorporada. Dispone de dos puertos de conexión
externa :
• Puertos ópticos monomodo en modo full-duplex con una velocidad
binaria nominal de 4096 Kbits/s. Conector 2xFC/SPC. La estructura de la
trama sigue la recomendación ITU-T Rec. G.704
